DIN 648C

TETE D'ARTICULATION pour vérins avec entretien

KOGELSCHARNIERKOP

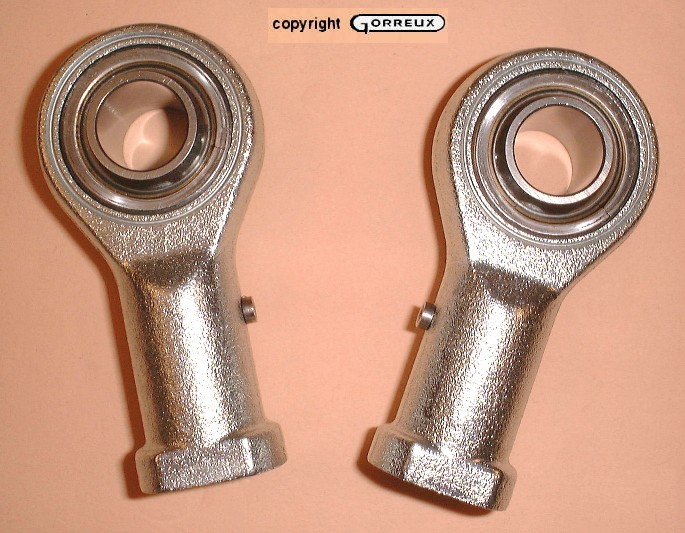

Têtes d'articulation avec taraudage pour vérins pneumatiques, entretien obligatoire

Kogelscharnierkoppen met schroefdraad voor pneumatische vijzels, onderhoud verplicht

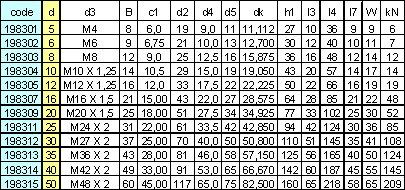

série dimensionnelle K Bague intérieure : acier à roulement, trempé, poli et fini.Bague extérieure : formé autour

de la bague ; surface de glissement bronze haut rendement Boîtier : taille 5-12 acier de décolletage ; taille 16-50

acier de traitement ; galvanisé et chromé pour toutes les tailles.Filet à droite Dimensions spéciales sur

demande Exemple de commande DIN 648C 8 M8

Afmetingen serie K. Binnenring: staal met lager, gehard, gepolijst en afgewerkt. Buitenring: gevormd rond de ring; glijdend oppervlak brons met hoog rendement. Behuizing maten 5-12 uitgesneden staal; maten 16-50 behandeld staal; gegalvaniseerd en gechromeerd voor alle maten. Rechtse draad. Speciale afmetingen op aanvraag. Voorbeeld van bestelling DIN 648 C 8 M8.


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
