DIN 648B

TETE D'ARTICULATION filet exterieur avec entretien

KOGELSCHARNIERKOP

Têtes d'articulation avec filet extérieur, entretien obligatoire

Kogelscharnierkoppen met uitwendige draad, onderhoud verplicht

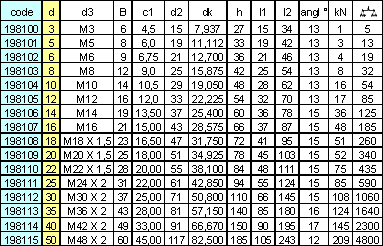

Série dimensionnelle K Bague intérieure : acier à roulement, trempé, poli et fini.Bague extérieure : formé autour

de la bague sans enlèvement de copeaux ; surface de glissement bronze à haut rendement Boîtier : taille 3-12

acier de décolletage ; taille 14-50 acier de traitement ; galvanisé et chromé pour toutes les tailles.

Filet à droite et à gauche Dimensions spéciales sur demande Exemple de commande DIN 648 B 16 M16

Afmetingen serie K. Binnenring: staal met lager, gehard, gepolijst en afgewerkt. Buitenring: gevormd rond de ring zonder wegname van de spanen; glijdend oppervlak brons met hoog rendement. Behuizing: maten 3-12 uitgesneden staal; maten 14-50 behandeld staal; gegalvaniseerd en gechromeerd voor alle maten. Rechtse en linkse draad. Speciale afmetingen op aanvraag. Voorbeeld van bestelling DIN 648 B 16 M16.


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
