Utiliser les lardons DIN 6323 ou 6322A pour le positionnement sur les rainures de tables. La fixation

peut être effectuée à l'aide de boulons DIN 787 compl. ou par des vis 6 pans creux DIN 912 et rondelles

DIN 6340 et des tasseaux DIN 508 pour rainure.

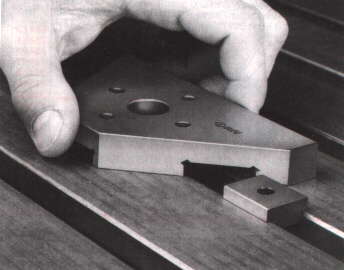

La grande précision des butées angulaires permet des montages rapides et sûrs. Elles évitent le

contrôle du positionnement des pièces à usiner.

Gebruik de geleidingsblokken DIN 6323 of 6322A voor de positionering op de tafelgleuven. Ze kunnen

worden bevestigd met compl. bouten DIN 787 of met cilinderkopschroeven met binnenzeskant DIN 912

en onderlegringen DIN 6340 en T-moeren DIN 508.

De grote precisie van de hoekaanslagen staat borg voor een snelle en veilige montage. De positione-

ring van de te bewerken stukken hoeft niet te worden gecontroleerd.

Cémentées et rectifiées.

Butée parallèle et angulaire à 30, 45, 60 et 90° par rapport aux rainures de table.

Précision angulaire garantie + ou - 30".

Fijn geslepen cementstaal.

Parallelaanslag met een hoek van 30, 45, 60 en 90° ten opzichte van de tafelgleuven.

Gewaarborgde hoekprecisie + of - 30".
