3153

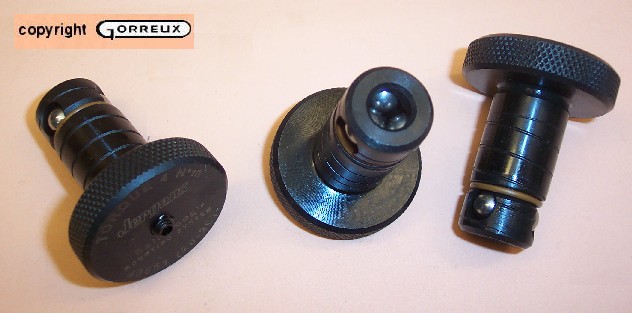

BROCHE EXPANSIBLE

UITZETHANDGREEP

MAT : acier traité - veredeld staal

billes (3) en acier à roulement

kogels (3) zijn in staal

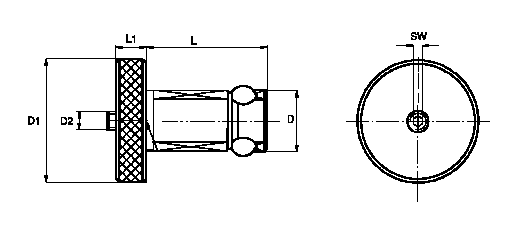

Le fait de serrer la vis (D2) permet de pousser la bille centrale et d'écarter ainsi les trois billes de fixation vers l'extérieur, où elles seront en pression dans la douille de fixation


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
