NLM 414

BRIDE COL DE CYGNE

TRAPPENLOOS verstelbare spanklauwen

MAT : XC 38 BRUNI - GEBRUIND

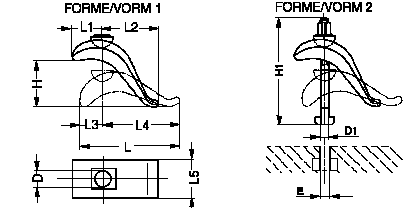

forme "1" sans boulon de serrage en T -vorm "2" zonder klem bouten voor T-gleuven

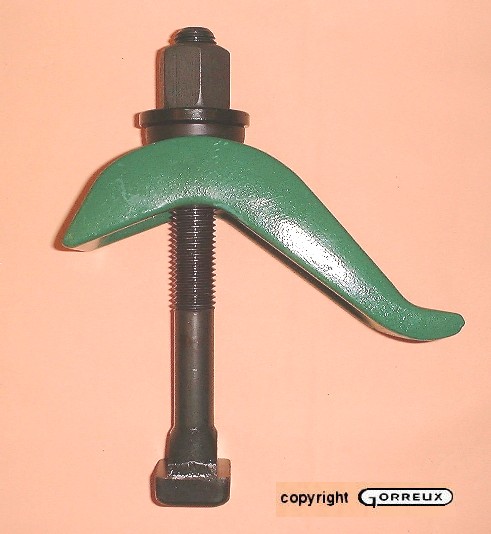

forme "2" avec boulon de serrage en T DIN 787 8.8, écrou et rondelle

vorm "2" met klembouten voor T-gleuven DIN 787 8.8, moeren en schijven

La bride de serrage à hauteur réglable permet le positionnement de différentes hauteurs de serrage sans cales supplémentaires et ne nécessite que peu de place sur la table de la machine. Elle est conçue pour supporter de très grandes charges et est surtout adaptée pour le bridage d'outils de poinçonnage ou d'estampage.

De traploze spanklauw overbrugt snel verschillende spanhoogten zonder bijkomende steunen en neemt weinig plaats in. De spanklauw is tegen de zwaarste belasting bestand en speciaal geschikt voor het spannen van snij- en stansgereedschappen. Bij zware belasting adviseren wij de T-gleufbouten DIN 787, 12.9 te gebruiken


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
