DIN 338-1 |
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| ||||||||||||||||||||||||||||
FORETS TYPE HSS TAILLES MEULE |
BOREN TYPE HSS, GESLEPEN | |||||||||||||||||||||||||||
![]() | ||||||||||||||||||||||||||||
CODE 3381 | ||||||||||||||||||||||||||||
![]() | ||||||||||||||||||||||||||||

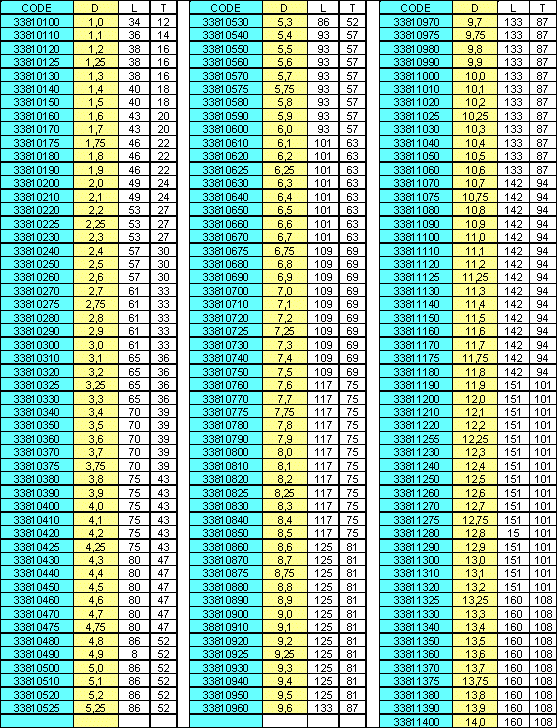

D = diamètre nominal - diameter L = longueur totale - totale lengte T = longueur partie coupante - lengte snede |
Exemple de code - voorbeeld code : 5,2 = 33810520 Exemple de commande - voorbeeld bestelling : DIN 388 - 5,2 TM | |||||||||||||||||||||||||||
Affûtage = 118° |
Géométrie : hélice normale, 30° | |||||||||||||||||||||||||||
Spaangroef : normale spiraalhoek, 30° | ||||||||||||||||||||||||||||
Punthoek : kegelmantel 118° | ||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||
