6405

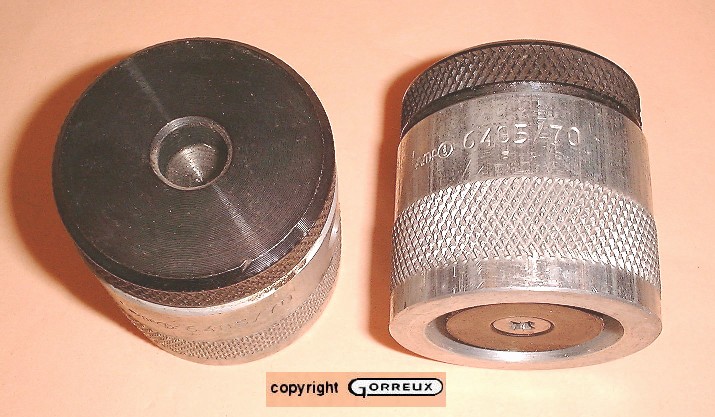

VERIN A BASE MAGNETIQUE

MAGNEETVIJZEL

Trou de centrage : diam. 12 mm pour tête.

Vis : acier de traitement bruni, filetage trapézoïdal autofreiné avec butée de sécurité de dévissage.

Base : aluminium, résistance 400 N/mm2 table.

Centreergat : diam. 12 mm voor opzetstukken.

Spil : veredeld gebruineerd staal, zelfremmende trapeziumdraad, met eindborging.

Onderstuk : aluminium 400 N/mm2 trekvastheid.

Le vérin à base magnétique a été conçu pour un usage en position horizontale et verticale. Grâce aux aimants permanents, on peut positionner des pièces avec une exactitude répétitive. Une hauteur de blocage supérieure peut être obtenue par superposition de vérins de la tête de centrage n° 6442 comme pour les vérins n° 6400 (grand. 52, 70 ou 100)

Vijzels met magneetvoet zijn voor vertikaal gebruik gemaakt. Met de permanente magneet kan een

ononderbroken en exakte positionering van het werkstuk in vertikale stand worden bereikt. De blokkeerhoogte kan worden vergroot door bovenplaatsing van 2 vijzels van centeerkop nr. 6442, zoals bij vijzels nr. 6400 (grootte : 52, 70 of 100).


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
